玩Home Assistant快要四年半了，這是一個比較早期就做好的裝置，因為電池沒電了，換電池清理一下，順便寫個記錄。當初用意是戶外如果下雨，我可以收到通知然後把衣服收進來，更進階的用法是讓電動曬衣架自己縮回去？但這些玩法在我買了烘衣機之後都變得毫無意義了。

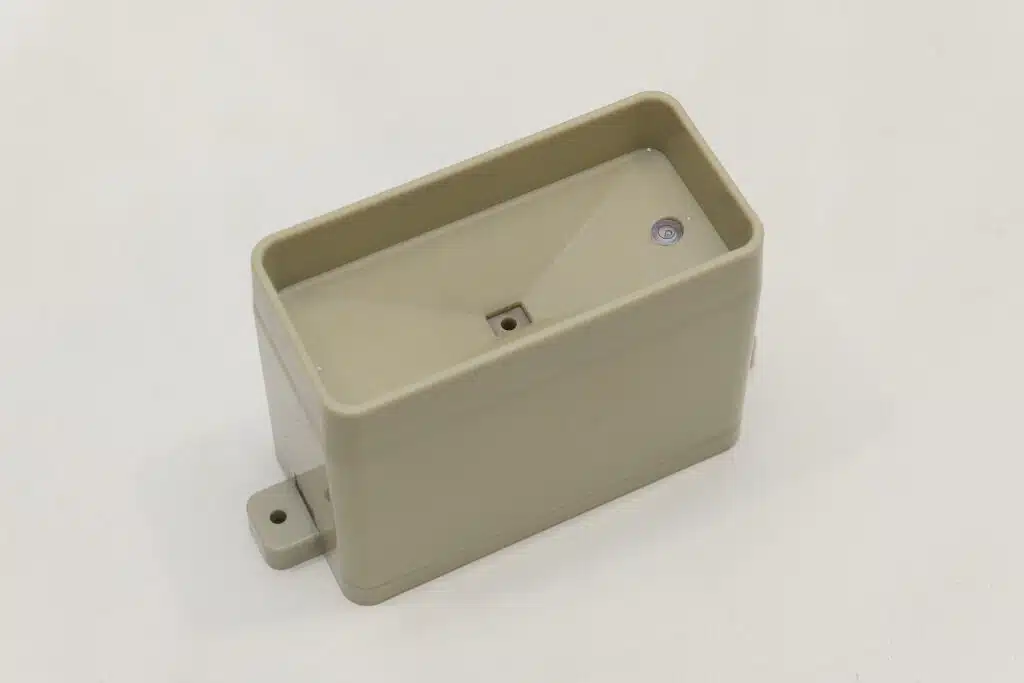

這個雨量計是一個小型氣象站的配件，它的外觀就是一個盒子，盒子上的集水槽中間有個洞讓雨水可以從這裡流下去。

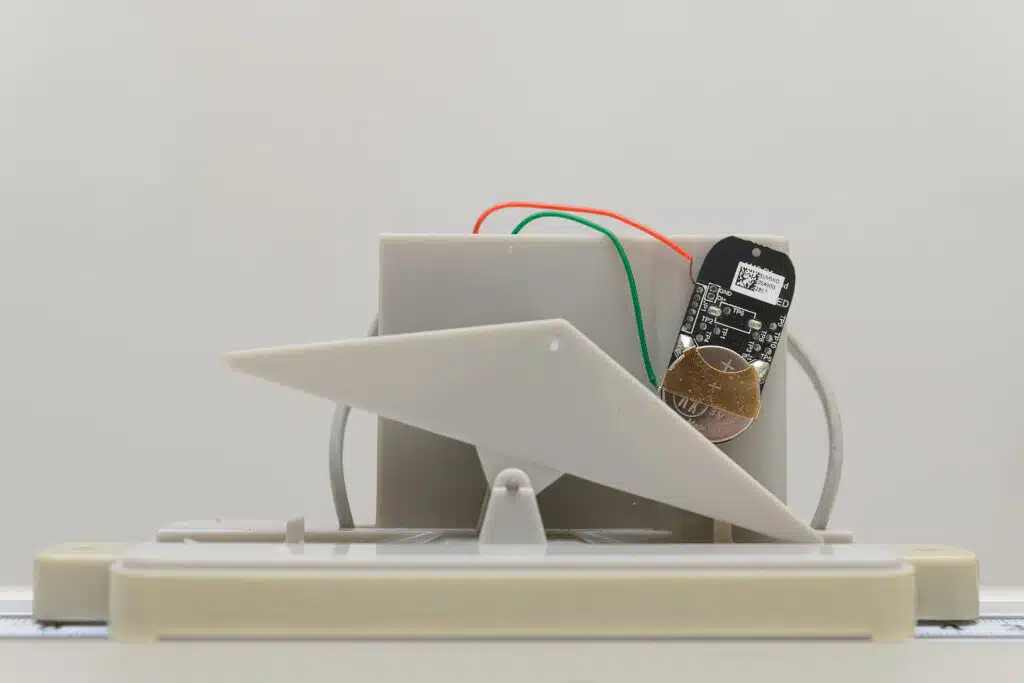

拆開外殼後會看到一個像翹翹板的裝置，雨水從集水槽的洞流進來後，會累積在較高處的翹翹板上，累積到一定的量之後會往下傾斜將雨水排掉，換另一邊繼續收集雨水。每一次收集、集滿、傾斜和排水的過程所收集到的雨水體積是固定的，這是它的原理。
翹翹板中間有一塊小磁鐵，左右傾斜的過程中會觸發凹槽裡電路板上的磁簧開關，磁簧開關上有二條導線連到小型氣象站主機上，這樣主機就可以收到磁簧開關短路和斷路的訊號。

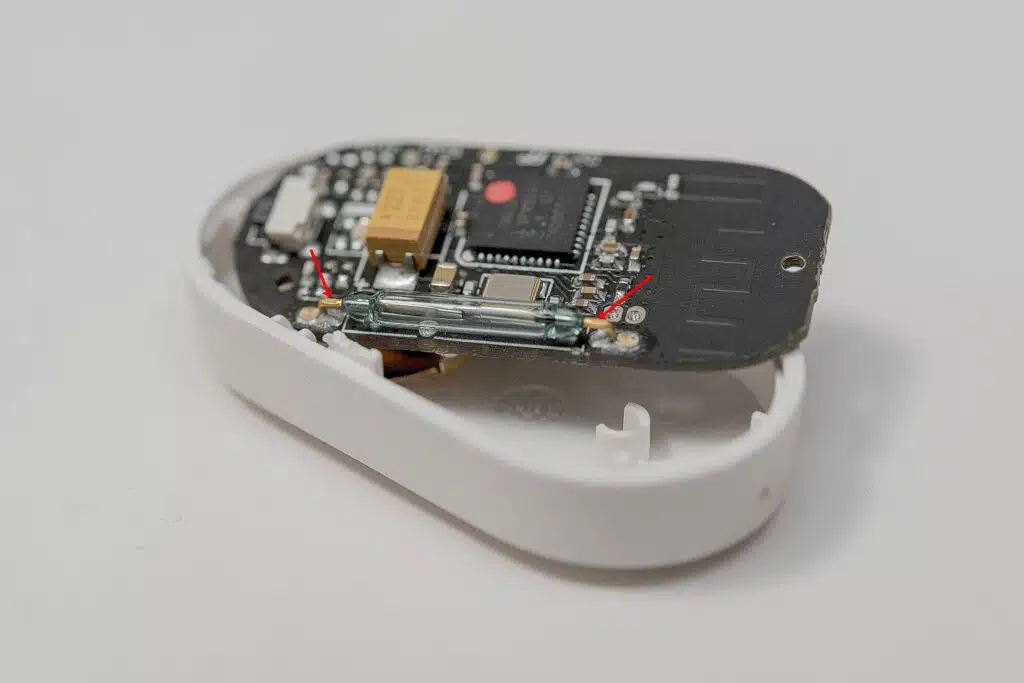

但我沒有小型氣象站的主機，我只有Home Assistant的主機跟Zigbee閘道器，把它改成透過Zigbee無線通訊連接Home Assistant是比較好處理的方式。拿一個小米Zigbee版本的門窗感應器並將外殼拆開，鈕扣電池背面的電路板上可以看見磁簧開關，如下圖箭頭處，將磁簧開關二側剪掉並將雨量計的二條導線取適當長度焊上去。

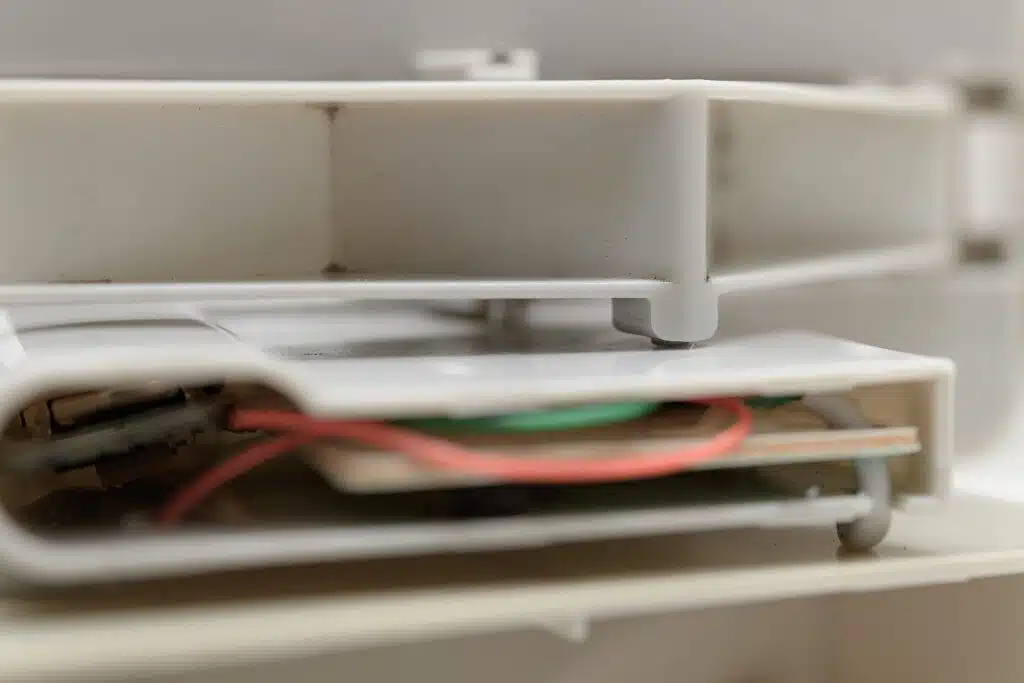

焊完後的樣子，將門窗感應器的電路板塞進雨量計凹槽中，跟雨量計的電路板放在一起。
雨水會經由下方的孔洞排出去，不會有什麼積水的問題。

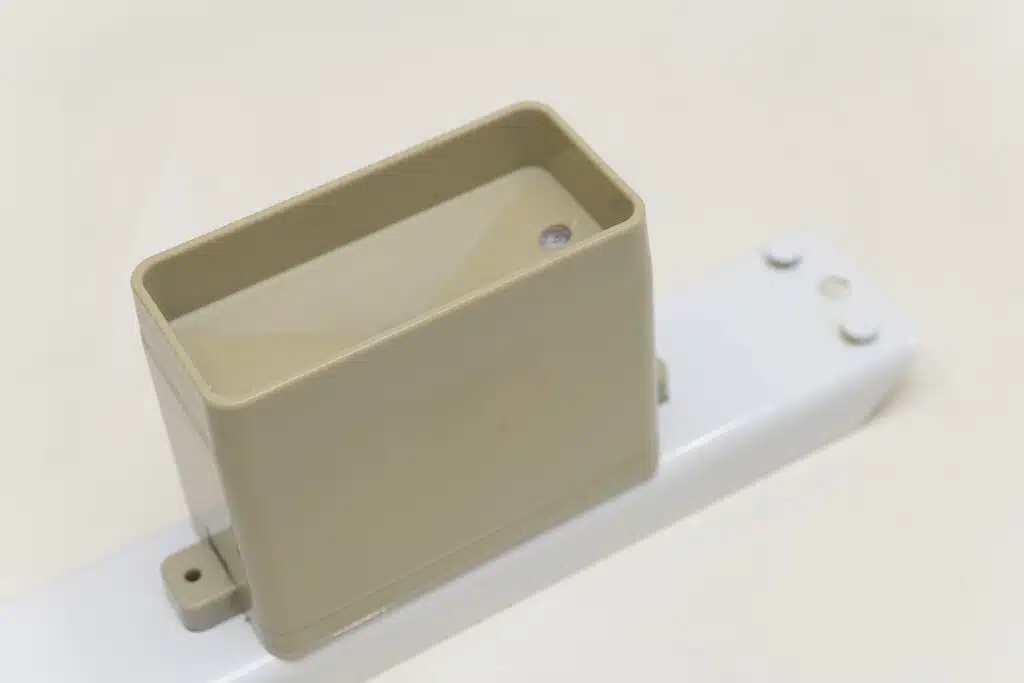

依序組裝回去，這樣就結束了。不過這個雨量計有點輕，在過去的使用經驗裡，它是比較容易被吹倒的，螺絲孔是要把它固定在小型氣象站上，最後固定在角鋼的橫桿上應該就可以了。

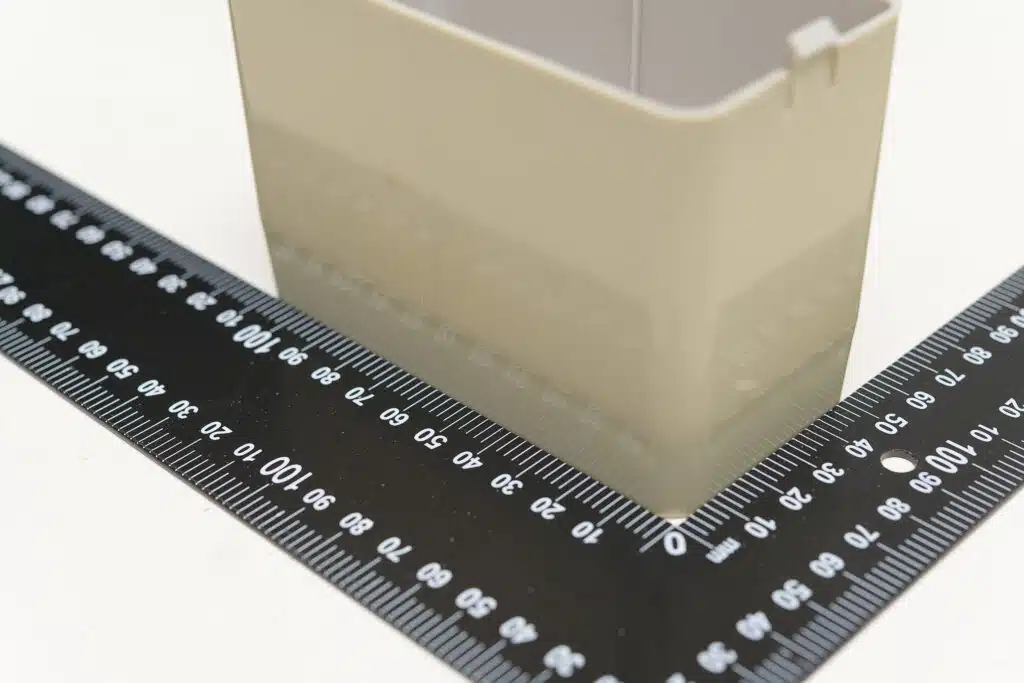

再來是算術的部分，經過多次的測試，拿量杯量100mL的水倒下去，平均會觸發60次，也就是一次大約1.67mL，換算成立方公厘為單位的話是1670。雨量計集水槽面積約為49mm*108mm左右，所以單次觸發的累積雨量是
1670 / (49*108) = 0.3156mm
回到Home Assistant，首先需要一個counter計算觸發次數。
rain_today:
name: Rain_Today
initial: 0
restore: true
step: 1
icon: mdi:counter
再來是二個automation，第一個automation會在門窗感應器由on變成off時將counter.rain_today增加一個step的值，第二個則是在00:00時將counter.rain_today歸0。
- alias: Alarms:RainToday_Counter
trigger:
- platform: state
entity_id: binary_sensor.balcony4ff_raingauge_contactsensor_contact
from: "on"
to: "off"
condition:
- condition: numeric_state
entity_id: sensor.detectors_homeassistos_uptime
above: 0.03
action:
- service: counter.increment
entity_id: counter.rain_today
mode: queued
- alias: Alarms:RainToday_Counter_Reset
trigger:
- platform: time
at: "00:00"
action:
- service: counter.reset
entity_id: counter.rain_today
mode: queued
所以當天雨量的sensor就是觸發次數*03156後，取小數點下一位無條件捨去。
- platform: template
sensors:
rain_today:
value_template: >-
{% set count = states('counter.rain_today') | int %}
{{ count * 0.3156 | round(1, 'floor') }}
unit_of_measurement: mm
開始下雨時要通知的寫法是這樣思考的，雨可以是一陣一陣，但下雨通知絕對不能是雨量計每觸發一次就通知一次，所以
- 雨量計被觸發時，檢查如果過去一小時沒下雨，就發出下雨通知。
- 過去五分鐘沒下雨，就發出雨停通知。
所以先準備過去五分鐘和過去一小時的雨量計算，可以從history_stats下手，需要二個sensor，分別計算過去一小時和過去五分鐘到現在，雨量計被觸發的次數。程式碼可以這樣寫
- platform: history_stats
name: Rain_in_1hour
entity_id: binary_sensor.balcony4ff_raingauge_contactsensor_contact
state: "off"
type: count
end: "{{ now() }}"
duration:
hours: 1
- platform: history_stats
name: Rain_in_5min
entity_id: binary_sensor.balcony4ff_raingauge_contactsensor_contact
state: "off"
type: count
end: "{{ now() }}"
duration:
minutes: 5
再來是下雨的通知，當符合「雨量計被觸發」且觸發時「過去一小時的累積雨量為0」就會執行Line通知。本來還有個tts廣播，但因為買了烘衣機後這個機制就沒這麼重要，所以最後拿掉了。
- alias: Alarms:Start_Raining_Notify
initial_state: true
trigger:
- platform: state
entity_id: binary_sensor.balcony4ff_raingauge_contactsensor_contact
from: "on"
to: "off"
condition:
- condition: template
value_template: "{{ states.sensor.rain_in_1hour.state | float == 0 }}"
action:
- service: notify.notify_line
data:
message: 開始下雨了。
- service: automation.turn_on
data:
entity_id: automation.alarms_stop_raining_notify
- service: automation.turn_off
data:
entity_id: automation.alarms_start_raining_notify
mode: queued
最後是雨停的通知，只要過去五分鐘累積雨量為0就表示雨停了。
- alias: Alarms:Stop_Raining_Notify
initial_state: false
trigger:
- platform: template
value_template: "{{ states.sensor.rain_in_5min.state | float == 0 }}"
action:
- service: notify.notify_line
data:
message: 雨停了。
- service: automation.turn_on
data:
entity_id: automation.alarms_start_raining_notify
- service: automation.turn_off
data:
entity_id: automation.alarms_stop_raining_notify
mode: queued
